這一次要來製作電話聽筒聲音放大器，來解決家中電話聲音太小的問題，首先上網找尋適合使用的物品，前往雅虎拍賣網，結果都找不到合用的。那就轉往自行製作來進行，首先選擇可以使用的IC及線路，網路上有很多這方面的知識，但是卻沒有實際的線路圖，只能找到這顆LM386N-1的邏輯接線圖，所以也要自行設計圖面來進行。
購買的物品有(很多這種電子零件都沒有單賣的所以零件會多出幾個)：
01.滑動開關*2個=$18
02.可變電阻*2個=$48
03.九伏電池座*2個=$9
04.電容220uF*5個=$30
05.電容0.047uF*5個=$10
06.電阻10歐姆*10個=$6
07.LM386N-1*2個=$76
08.電路萬用板103*60mm*1個=$84
09.電話接線盒*1個=$33
10.IC腳座*2個=$17
11.電話捲線*1(小接頭)=$30
12.電話線*1個=$30
13.自備物品：銲槍、銲錫、三用電錶、電線、9V電池、名片盒、電話機
感謝同事的幫忙，幫忙找問題以及幫忙銲線，以及測試。謝謝大家。

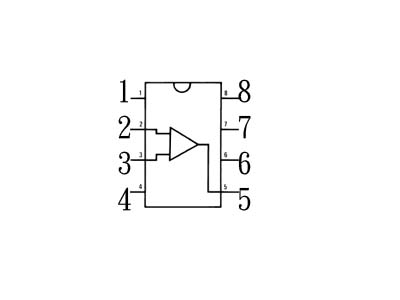

↓圖001：首先要先看懂這顆IC的接腳圖。

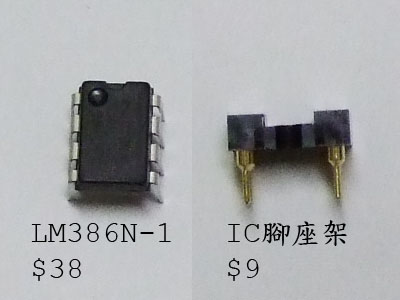

↓圖002：這顆IC要等所有的配線完成後才能裝上，一開始配線完成後沒接上IC就開始測試，實在好笑。

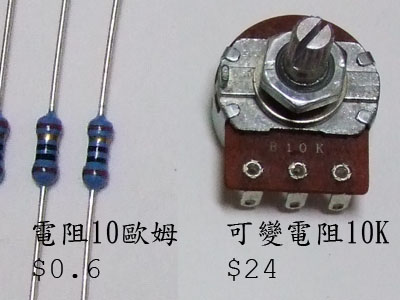

↓圖003：電阻即可變電阻的介紹圖，這顆可變電阻買的太大一顆了，沒辦法小顆的沒有現貨。

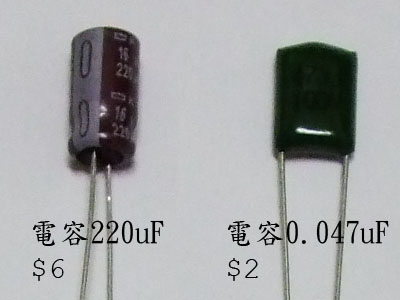

↓圖004：電容有分好機種，既然是通訊用的那就買低雜訊抑制的220uF，這顆是有分正負極的，長腳為正極，或者旁邊有一條白線的為負極，那顆0.047uF就沒有分極性了，哪邊都可以。

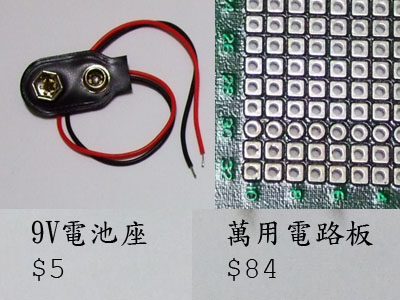

↓圖005：萬用電路板，開始時配線及設計圖都是一邊做一邊設計，所以忙了一天才設計完成。但是第二天測試時，還是出問題。話筒的麥克風沒聲音輸出。

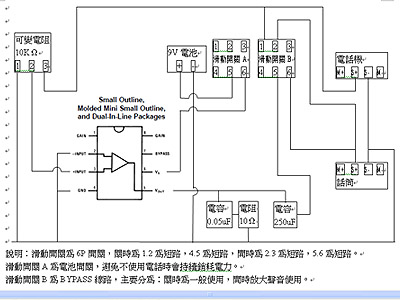

↓圖006：這張設計圖是自己畫的，可能只有自己才看的懂，也弄清楚了話筒的接線，會影響聲音的輸出，這點要感謝同事的幫忙，當找到問題時，大家真是開心。

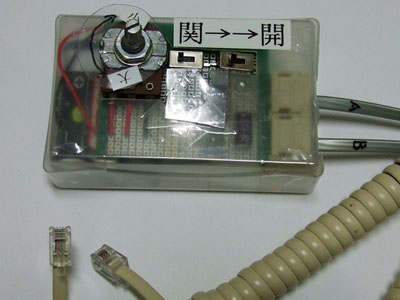

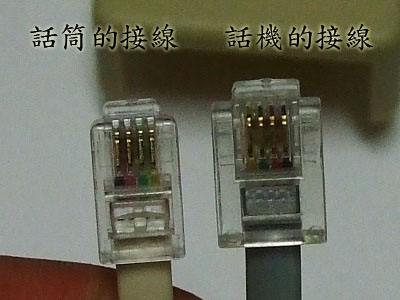

↓圖007：這實在是很詭異，一般的電話線居然和話筒上的接線，大小都不一樣，買來的電話接線盒無法使用，只好買一條來自行接線。詳細說明為，買一條現成的電話捲線，用買新的是怕如果把現有的捲線來實驗，怕失敗會被罵，所以買新的捲線切斷，然後另外一條標準大小的也剪斷，大頭的線接上小頭的線，就完成兩條有一邊大頭一邊小頭的線，拿來我這個實驗機剛好可以使用。

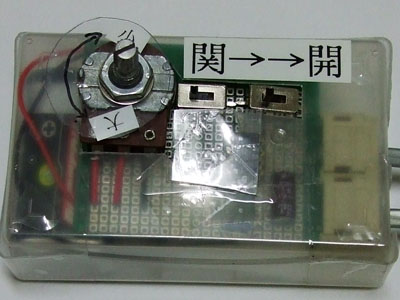

↓圖008：這時候名片盒派上用場，全部已經測試完畢，來幫它找一個家，利用美工刀開幾個洞，就可以了。記得測試時，要把可變電阻轉到最小，至於哪邊是最小，就要實際聽看看，不過這時候一定要非常小心，因為這天我打開時，是最大聲，所以把耳朵弄得很痛；千萬要小心，別把聽筒拿太近。
↓圖009：記得幫線路標上記號，畢竟人腦記憶有限，過幾天忘記了，要重新接上就麻煩了。
完成這項東西還蠻有成就感了，最主要是能改善家人的生活。
也要感謝同事的幫忙，謝謝囉。
在此還是要再度提醒，最大是放大聲音20幾倍，一定要小心。
